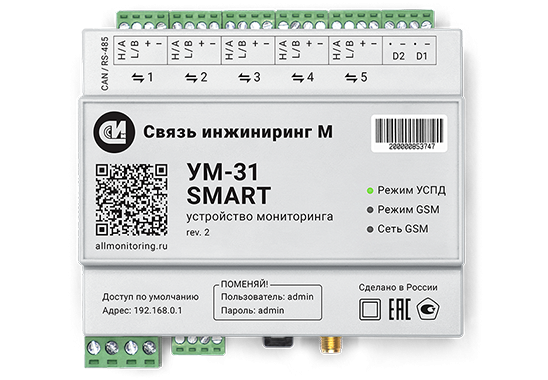

УМ-31 SMART

УМ-31 SMART — устройство сбора и передачи данных для интеллектуальных систем комплексного учёта электроэнергии, тепла и воды. Опрашивает приборы учёта по RS-485 и Ethernet, хранит архив у себя и передаёт консолидированные данные в информационно-вычислительный комплекс верхнего уровня по сотовой сети или Ethernet. Применяется в многоквартирных домах и жилых комплексах, в коммерческой недвижимости и на объектах ЖКХ — типовые сценарии для жилья собраны в разделе решения для многоквартирных домов. Это основная модель серии УМ-31 для новых проектов.

Чем УМ-31 SMART отличается от УМ-31 SMART АкваТерм и УМ-40 SMART

Внутри серии УМ-31 выбор между двумя исполнениями. УМ-31 SMART ведёт комплексный учёт: электросчётчики, водосчётчики и теплосчётчики на одном устройстве, плюс управление встроенным реле подключённых электросчётчиков. УМ-31 SMART АкваТерм — специализированное исполнение для учёта тепла и воды, без управления реле; его берут там, где в приборном парке есть теплосчётчики с интерфейсом RS-232: у АкваТерма для них предусмотрено исполнение 2S6R с двумя линиями RS-232 и шестью RS-485.

УМ-40 SMART — другой класс задач. Это контроллер для объектов электросетевого хозяйства: кроме автоматизированного учёта он работает в составе комплексов телемеханики АСУ ТП и управляет средствами сбора и специализированными контроллерами. У него есть исполнение со встроенным средством криптографической защиты информации. Если на объекте нужен только учёт энергоресурсов, задачу закрывает УМ-31 SMART. Остальные модели — в каталоге устройств сбора и передачи данных.

Исполнения 4R, 5R и 8R — как выбрать

Исполнения различаются одним параметром: числом линий RS-485 — четыре, пять или восемь. Остальной состав одинаков: один порт Ethernet, один USB, один 1-Wire, три дискретных входа «сухой контакт», модем 2G/3G/4G с двумя слотами SIM.

Исполнение выбирается по топологии связи на объекте, а не по числу приборов. Линии разводятся по стоякам, секциям или щитам, и чем больше независимых направлений, тем больше линий нужно: восемь линий позволяют развести восемь направлений без каскадирования и не тянуть длинную шину через весь дом. Тип исполнения у установленного устройства определяется по наклейке на задней стороне корпуса.

К одному устройству подключается до 2500 приборов учёта. Это номинальное значение: фактическое количество определяется на стадии проектирования с учётом состава оборудования, периодичности опроса, объёма архивов и структуры линий связи.

На одну линию RS-485 подключается до 255 приборов учёта. Значение предельное, и достигается оно, когда у приборов приёмопередатчики пониженной нагрузки. Стандарт RS-485 рассчитан на 32 стандартные нагрузки на линию, поэтому у приборов с обычными приёмопередатчиками на одну линию встанет меньше. Фактическое число определяется типом приёмопередатчиков подключаемых приборов, протяжённостью линии и скоростью обмена.

Электроэнергия, тепло и вода на одном устройстве

Устройство занимает средний уровень системы учёта: между приборами и программным обеспечением, где считаются объёмы и формируются отчёты. Как устроены уровни и зачем нужно среднее звено, разобрано в материале про АСКУЭ.

Что заводится на устройство. Электросчётчики — Меркурий, Энергомера, НАРТИС, Милур, Миртек, Пульсар и другие марки из перечня поддерживаемого оборудования. Водосчётчики — Пульсар, Декаст, VALTEC, Карат. Теплосчётчики — Карат, Danfoss, ВКТ-7, КМ-5 и другие. Приборы без проводного интерфейса подключаются через дополнительное оборудование: радиомодули, PLC-концентраторы и модемы, модули ввода-вывода. Коммерческий учёт электроэнергии в контуре 522-ФЗ и 890-ПП строится на протоколах СПОДЭС и DLMS — устройство их поддерживает, а также Modbus и протоколы производителей приборов учёта.

Три вещи, которые делает именно средний уровень, а не приборы. Во-первых, транзитный режим: внешняя программа обращается к устройству и работает с приборами по их собственным протоколам, как если бы они были подключены напрямую — так настраивают приборы через программы их производителей. Во-вторых, управление встроенным реле подключённых электросчётчиков. В-третьих, контроль инженерной обстановки: по интерфейсу 1-Wire снимаются технологические параметры, а три дискретных входа используются для контроля состояния шкафа и объекта — например, для датчика открытия двери.

Что происходит при пропадании связи и питания

Это то, что на приёмке обмена спрашивают энергосбытовые и управляющие организации, и у устройства здесь три независимых запаса.

Канал связи. Два слота SIM-карт — можно поставить карты двух операторов; при наличии проводной сети данные идут по Ethernet.

Питание. Кроме основного ввода есть вход резервного питания постоянного тока и встроенный аккумулятор, который обеспечивает работу не менее часа.

Данные. Встроенная память — 8 ГБ; архивные данные приборов учёта хранятся без питания не менее 18 лет. Опрос при пропадании связи с верхним уровнем не прекращается: значения накапливаются в устройстве и передаются после восстановления канала, поэтому период без связи не превращается в пропуск в отчётности.

Интеграция с программным обеспечением верхнего уровня

Устройство работает в двух режимах сетевого взаимодействия. Как TCP-сервер — при опросе приборов учёта в прозрачном режиме. Как TCP-клиент — при подключении приборов учёта с собственным модемом по TCP/IP: такие приборы заводятся в конфигурации как виртуальный хаб.

Обмен с программным обеспечением верхнего уровня выполняется по протоколу JSON SMART, описание предоставляется по официальному письменному запросу в техническую поддержку. Настройка устройства — через веб-конфигуратор «УМ SMART» по локальной сети.

Перечень поддерживаемых приборов учёта и заключения об интеграции с программным обеспечением верхнего уровня приведены во вкладках карточки.
