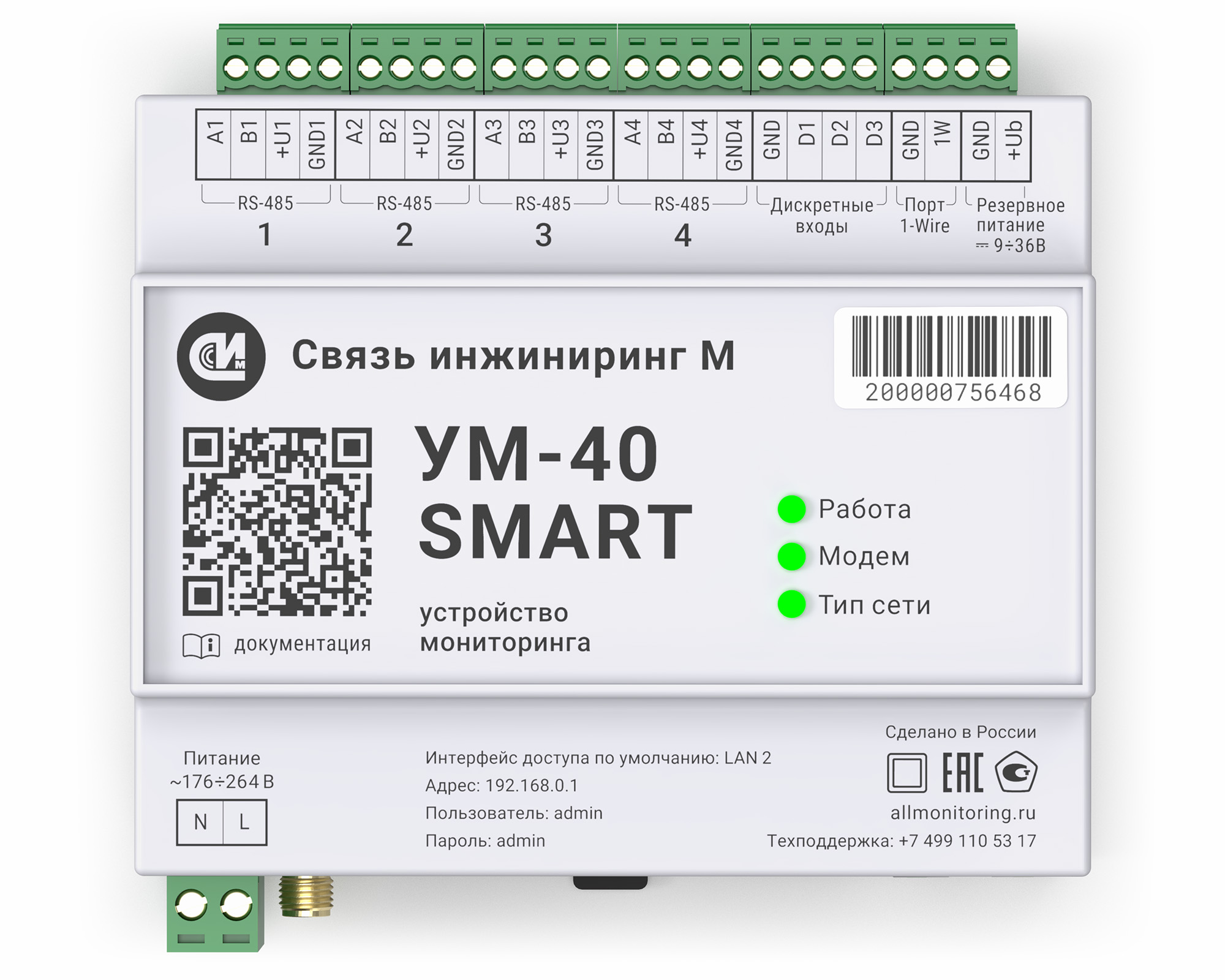

УМ-40 SMART

Чем УМ-40 SMART отличается от УМ-31 SMART rev.3

УМ-40 SMART — единый контроллер для задач АСКУЭ и АСДУ. Он работает в составе комплексов устройств телемеханики АСУ ТП и управляет средствами сбора информации и специализированными контроллерами в автоматическом и ручном режимах. У УМ-31 SMART rev.3 такой функции нет: он собирает данные с приборов учёта и передаёт их на верхний уровень, а управление ведут смежные устройства.

Вторая разница — запас по прочим энергоресурсам: у УМ-40 SMART он вдвое больше. По числу подключаемых электросчётчиков модели равны.

УМ-40 SMART применяется там, где учёт и диспетчерское управление ведутся с одного устройства, а также на объектах, где требуется заключение аттестационной комиссии ПАО «Россети». Если этих задач нет, их закрывает УМ-31 SMART rev.3.

Чем УМ-40 SMART отличается от исполнения со встроенным СКЗИ

УМ-40 SMART СКЗИ — исполнение того же устройства с аппаратным криптомодулем. Набор функций, протоколов и ёмкость у исполнений совпадают. Различия три: криптомодуль, устанавливаемый на этапе производства и не добавляемый к поставленному устройству; передача данных по зашифрованному каналу; отдельные требования к эксплуатации — контроль целостности корпуса, периодическое обновление ключа и поэкземплярный учёт средств криптозащиты.

Условия применения исполнения со встроенным СКЗИ приведены в карточке УМ-40 SMART СКЗИ.

Аттестация ПАО «Россети»

УМ-40 SMART имеет заключение аттестационной комиссии ПАО «Россети», документ приведён во вкладке «Сертификаты и лицензии». При отборе оборудования на объекты ПАО «Россети» его наличие проверяется в первую очередь.

Как читается обозначение модификации и как её выбрать

Обозначение складывается из типа модема, интерфейсных портов, комбинации линий связи и степени защиты оболочки. В исполнении «2G/3G/LTE, USB / 2ETH, 4RS485-IP20» это читается так: 2G/3G/LTE — стандарты сотового модема для передачи данных на верхний уровень, USB — порт для локального подключения и настройки, 2ETH — два порта Ethernet, 4RS485 — четыре линии RS-485 для подключения приборов учёта, IP20 — исполнение для установки в шкаф или щит.

Модель выпускается в одном исполнении, выбирать между вариантами не требуется: все порты и линии входят в поставку. Приборы учёта распределяются по четырём линиям RS-485 — обычно по конструктиву объекта, по линии на секцию или этажную группу, с запасом под последующее расширение. Если приборов больше, чем выдерживают четыре линии, на объект ставят несколько устройств.

Сколько приборов учёта подключается к УМ-40 SMART

К устройству подключается до 500 приборов учёта электроэнергии и до 3000 приборов учёта других энергоресурсов. На одну линию RS-485 подключается до 255 приборов учёта.

Значение 255 предельное, и достигается оно, когда у приборов учёта приёмопередатчики пониженной нагрузки. Стандарт RS-485 рассчитан на 32 стандартные нагрузки на линию, поэтому у приборов с обычными приёмопередатчиками на одну линию встанет меньше. Сколько именно — определяется типом приёмопередатчиков подключаемых приборов, протяжённостью линии и скоростью обмена.

Предельные значения ёмкости — номинальные. Фактическое количество приборов на устройство определяется на стадии проектирования с учётом состава оборудования, периодичности опроса, объёма архивов и структуры линий связи.

Назначение двух слотов SIM-карты

К модему устройства подключены два слота SIM-карт. Приоритет использования основного и резервного слотов настраивается, переключение между SIM-картами выполняется при недоступности точки доступа.

Схема применяется на объектах с неустойчивым покрытием сотовой сети: связь сохраняется при отказе сети одного оператора без выезда на объект. Для каждой SIM-карты задаётся своя точка доступа, в том числе выделенный APN корпоративной сети оператора — типовое требование энергосбытовых и сетевых компаний.

Интеграция с программным обеспечением верхнего уровня

Устройство работает в двух режимах сетевого взаимодействия. Как TCP-сервер — при опросе приборов учёта в прозрачном режиме, когда внешняя программа обращается к устройству и работает с приборами по их собственным протоколам. Как TCP-клиент — при подключении приборов учёта с собственным модемом по TCP/IP: такие приборы заводятся в конфигурации как виртуальный хаб.

Обмен с программным обеспечением верхнего уровня выполняется по протоколу JSON SMART. Описание протокола предоставляется по официальному письменному запросу в техническую поддержку. Ранее применявшийся текстовый протокол не поддерживается.

Перечень поддерживаемых приборов учёта и заключения об интеграции с программным обеспечением приведены во вкладках «Совместимые приборы учета» и «ПО и интеграции».
